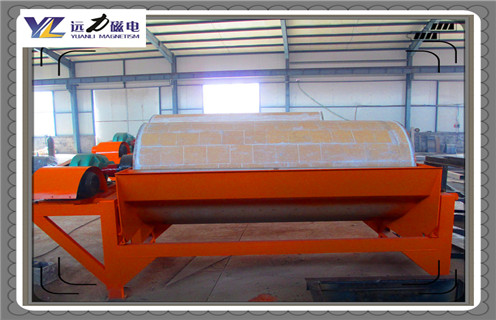

一、順流磁選機工作原理圖

　　是當礦漿進入磁場區時，其中強磁性礦物被吸附在圓筒表面，弱磁性和非磁性礦物被甩掉排出，而吸附在圓筒表面上的強磁性礦物隨圓筒旋轉，被帶出磁場區，用沖洗水沖入精礦槽中，完成分選作業。同一圓筒可配三種槽體，即順流槽(CTS)、逆流槽(CTN)和半逆流槽(CTD)，以適應不同的選別要求。順流槽適用于礦石粒度為0~6mm的粗選和精選。逆流槽適用于礦石粒度為0~0.6mm的粗選和精選，以及選煤工業中重介質回收。半逆流槽適用于礦石粒度為0~0.5mm的粗選和精選，尤其適用于粒度為0~0.15mm礦物的精選。

　　二、順流磁選機結構組成

　　順流永磁筒式磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不銹鋼螺釘和筒相連。電機通過減速機或直接用無極調速電機，帶動圓筒、磁輥和刷輥作回轉運動。磁系為開放式磁系，裝在圓筒內和裸露的全磁。磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。
