浙江蕭山磁選滾筒內部結構圖

文章出處：遠力除鐵器人氣：發表時間：2019-06-06 16:12:16【大中小】

　　浙江蕭山磁選滾筒內部結構圖，滾筒是磁選機的主體部分，也是磁選機的重要組成部分，它是磁選機的核心。滾筒的結構組成：滾筒的組成并不復雜，它是由磁鐵、磁系板、軸承、鋁盤及不銹鋼筒皮等幾大件組成。滾筒的制作工藝主要是焊接和螺絲固定，焊接部分即軸承與磁系板的結合、鋁盤與筒皮的結合部位。螺絲固定區域即磁系板固定磁鐵。

　一、浙江蕭山磁選滾筒的分類

　　1、滾筒分為全磁滾筒和半磁滾筒兩種，全磁滾筒作為磁滑輪來用，即置換皮帶機的主動輥為磁滾筒。半磁滾筒一般是作為干選機的制作的一般分來用，實際應用于礦山的干選拋廢作業，半磁的滾筒設計方便物料的卸礦，使設備的效率大大提升。強磁滾筒強磁滾筒是強磁磁選設備的組成部分，該磁滾筒的磁系運用強磁加弱磁加楔塊共同組成的，因運用了部分強磁所以稱為強磁滾筒。強磁滾筒也有強磁與半磁之分。

　　2、強磁滾筒的磁場強度一般不低于3000gs，低于該磁場的無法稱為強磁滾筒。強磁滾筒的應用比較的普遍，一般的礦山及選廠都有在應用。分選的礦物有磁鐵礦、河沙礦、海沙礦、山體表面的風化砂及部分的長石礦物第一道除鐵作業。

　　3、強磁輥筒強磁輥筒是磁場強度在10000gs以上的磁輥筒的統稱，該輥筒只有全磁輥筒，沒有半磁輥筒。強磁輥筒是高強磁磁選機的輥筒，該輥筒360度磁包角，采用無筒皮設計，筒體為裸磁磁輥，選礦為兩種卸礦方式，一種為薄皮帶，一種為毛刷。此設備的特點磁場強度較高，磁力線較之磁滾筒要短，物料厚度要求嚴格，適合分選弱磁性礦物，但不可以直接作用于弱磁性礦物的磁選。

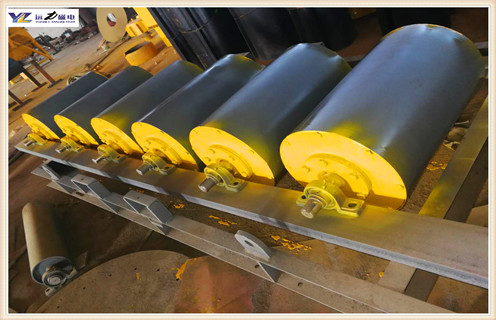

　　二、浙江蕭山磁選滾筒內部結構圖

　　磁選過程就是根據鐵性雜質的吸磁性特點，利用高強永磁將該部分雜質從炭黑中分離。其工作原理為當物料(炭黑)經料斗落在磁選機的滾筒表面，由于滾筒內磁系的磁場作用，使物料中的鐵性雜質被吸附在滾筒表面，隨滾筒旋轉，當滾筒轉至離開磁場范圍時，由于滾筒表面失去磁力作用，被吸附的鐵性雜質就落入鐵雜質出口，從而達到物料與鐵性雜質連續分離的作用。
