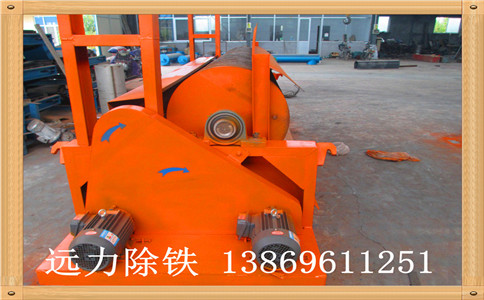

液體磁選機

文章出處：遠力除鐵器人氣：發表時間：2017-07-28 15:01:40【大中小】

　　液體磁選機的磁力脫泥槽的磁系形狀主要有兩種：柱形和塔形.柱形磁系的截面又有圓形和方形之分，前者為電磁的圓柱形線圈，后者為永磁的柱形磁極組.它們放在槽的上方，故稱它們為頂部磁系.磁系磁通經過磁導體進入槽中.塔形磁系放在槽內，故稱它為底部磁系，磁系磁通直接散發在槽內.由于頂部磁系的磁導體和底部磁系的形狀不同，所以它們的磁場圖不同，各有其特點.

液體磁選機頂部柱形磁系在槽內形成的磁場強度較低，軸向磁場變化率很小，徑向磁場變化率較大，等磁場線幾乎呈鉛直線，等磁場面在筒狀磁導體周圍呈圓柱形.這種磁力脫泥槽單位水耗低些，適用于處理磁性較強的強磁性礦石.底部塔形磁系在槽內形成的磁場強度較高，在槽內的軸向和徑向都有較大的磁場變化率，等磁場線在磁系上方呈傘形.這種磁力脫泥槽的處理能力較高，脫泥效果好，單位水耗高.它適用于處理磁性弱些的強磁性礦石(如焙燒磁鐵礦石).

　　液體磁選機在工作時，礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區.在磁場的作用下，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上.由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，最終被吸在圓筒表面的“磁團”或“磁鏈”即是精礦.

液體磁選機設備主要由脈動機構、激磁線圈、鐵軛和轉環等組成.轉環用普通不銹鋼加工的1塊中環板、2塊側環板和74塊梯形隔板圍成雙列共74個分選室.各分選室用1.Omm×4mm×12mm導磁不銹鋼板網和0.7mm×10mm×25mm普通不銹鋼大孔網交替重疊構成磁介質堆，導磁網和大孔網的充填率各為12%、3.2%.選別時，轉環做順時針旋轉，礦漿從給礦斗給入，沿上鐵軛縫隙流經轉環，礦漿中的磁性顆粒吸附在磁介質表面，由轉環帶至頂部無磁場區，被沖洗水沖入精礦斗;非磁性顆粒則沿下鐵軛縫隙流入尾礦斗帶走液體磁選機采用轉環立式旋轉、反沖精礦，并配有高頻振動機構.
